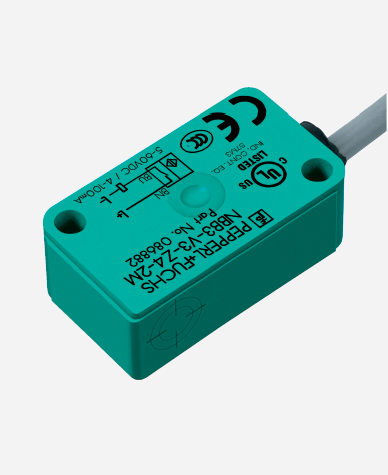

NBB3-V3-Z4
電感式感測器
3 mm 齊平式
2 線 直流
電纜PVC，130 mm
保護等級：IP67
技術數據
| 一般規格 | |
|---|---|
| 切換功能 | 常開（NO） |
| 額定工作距離 | 3 毫米 |
| 安裝 | 齊平 |
| 輸出極性 | 直流電 |
| 保證工作距離 | 0 ...2.4毫米 |
| 實際工作距離 | 2.7 ... 3.3毫米（典型值） |
| 縮減因數 rAI | 0.45 |
| 縮減因數 rCu | 0.35 |
| 縮減因數 r304 | 0.8 |
| 縮減因數 rBrass | 0.5 |
| 輸出類型 | 2 線 |
| 標稱額定值 | |
|---|---|
| 工作電壓 | 直流 5 ... 60V |
| 開關頻率 | 0 ...2000赫茲 |
| 磁滯現象 | 典型值 0.2毫米 |
| 反極性保護 | 反極性保護 |
| 短路保護 | 沒有 |
| 電感式過壓保護 | 有 |
| 電壓降 | ≤4 V |
| IL 的電壓降 | |
| 電壓降I L = 10 mA，開關元件接通 | 3.4 ... 3.9 V（典型值）3.6 V |
| 工作電流 | 4 ... 100 mA |
| 最低工作電流 | 4 mA |
| 斷態電流 | 0.4 ... 0.55 mA（典型值）0.46 mA |
| 開機時間 | ≤1毫秒 |
| 開關狀態指示燈 | LED，黃色 |
| 極限數據 | |
|---|---|
| 鎖緊扭力，緊固螺釘 | 0.4 Nm |
| 功能安全相關參數 | |
|---|---|
| MTTF d | 1552 a |
| 任務時間（T M） | 20 a |
| 診斷涵蓋率（DC） | 0% |
| 符合標準和指令 | |
|---|---|
| 標準符合性 | |
| 標準 | EN 60947-5-2:2007 EN 60947-5-2 / A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 |
| 批准和證書 | |
|---|---|
| UL認證 | cULus列出，通用 |
| CSA 認證 | cCSAus列出，通用 |
| CCC認證 | 通過中國強制性產品認證（CCC） |
| 環境條件 | |
|---|---|
| 環境溫度 | -25 ... 85°C（-13 ... 185°F） |
| 機械規格 | |
|---|---|
| 連接類型 | 電纜PVC，130毫米 |
| 核心截面 | 0.14 mm 2 |
| 機殼材料 | PBT |
| 感測面 | PBT |
| 防護等級 | IP67 |
| 電纜 | |
| 電纜直徑 | 3毫米±0.2毫米 |
| 彎曲半徑 | > 10 x電纜直徑 |
| 重量 | 7.5 克 |
